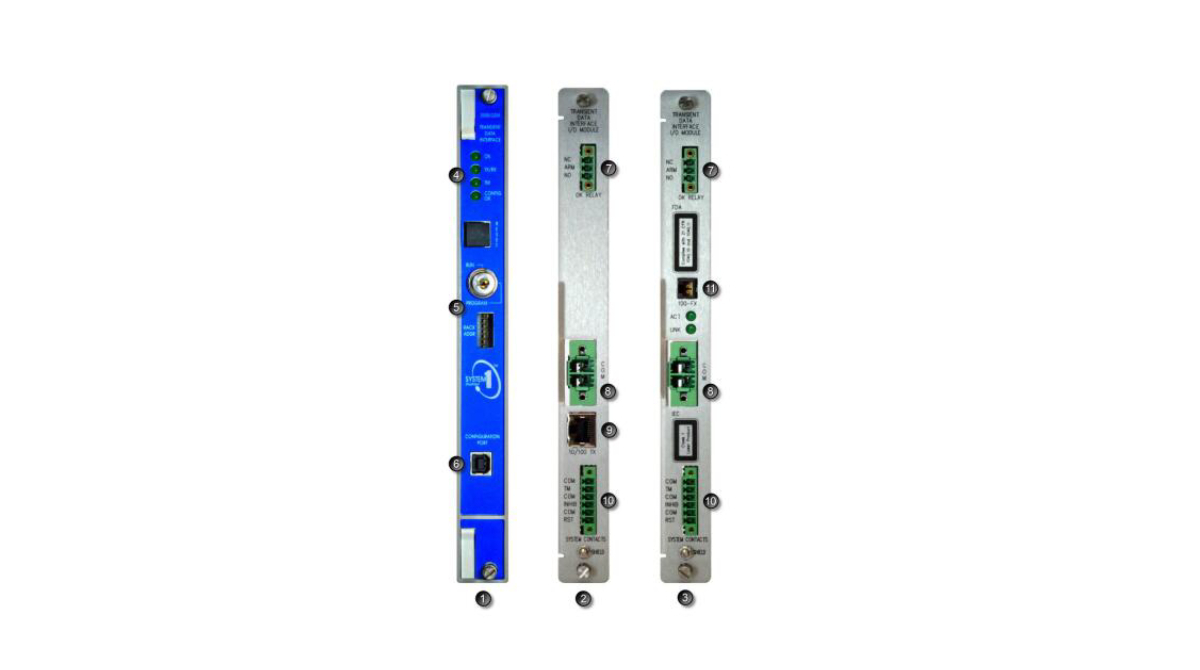

คำอธิบาย 3500/22M Transient Data Interface (TDI) เป็นอินเทอร์เฟซระหว่างระบบตรวจสอบ 3500 กับซอฟต์แวร์ที่เข้ากันได้ (ซอฟต์แวร์ตรวจสอบและวินิจฉัยสภาพระบบ 1 และซอฟต์แวร์กำหนดค่าระบบ 3500) TDI รวมฟังก์ชันของโมดูลอินเทอร์เฟซแร็ค 3500/20 (RIM) เข้ากับความสามารถในการรวบรวมข้อมูลของโปรเซสเซอร์การสื่อสาร เช่น TDXnet TDI อยู่ในช่องที่อยู่ติดกับแหล่งจ่ายไฟของแร็ค a3500 โดยจะเชื่อมต่อกับจอภาพซีรีส์ M (3500/40M, 3500/42M ฯลฯ) เพื่อรวบรวมข้อมูลสถานะคงที่และไดนามิกชั่วคราว (รูปคลื่น) อย่างต่อเนื่อง และส่งข้อมูลนี้ผ่านลิงก์อีเทอร์เน็ตไปยังซอฟต์แวร์โฮสต์ โปรดดูข้อมูลเพิ่มเติมในส่วนความเข้ากันได้ที่ส่วนท้ายของเอกสารนี้ ความสามารถในการดักจับข้อมูลแบบคงที่เป็นมาตรฐานของ TDI อย่างไรก็ตาม การใช้ Channel Enabling Disk ที่เป็นอุปกรณ์เสริมจะทำให้ TDI สามารถจับภาพข้อมูลชั่วคราวแบบไดนามิกและมีความละเอียดสูงได้เช่นกัน TDI รวมฟังก์ชันตัวประมวลผลการสื่อสารไว้ภายในแร็ค 3500 แม้ว่า TDI จะมีฟังก์ชันบางอย่างที่เหมือนกันกับแร็คทั้งหมด แต่ก็ไม่ได้เป็นส่วนหนึ่งของเส้นทางการตรวจสอบที่สำคัญ และไม่มีผลกระทบต่อการทำงานปกติที่เหมาะสมของระบบตรวจสอบโดยรวมสำหรับการปกป้องเครื่องจักรอัตโนมัติ แร็ค Every3500 ต้องใช้ TDI หรือ RIM หนึ่งตัว ซึ่งจะครอบครอง Slot1 เสมอ (ถัดจากแหล่งจ่ายไฟ)
