บอร์ดอินพุต/เอาต์พุต PTCT GE DS200PTCTG1A: คุณลักษณะและการใช้งาน

บอร์ดอินพุต/เอาต์พุต PTCT GE DS200PTCTG1A: คุณลักษณะและการใช้งาน

April 02,2025

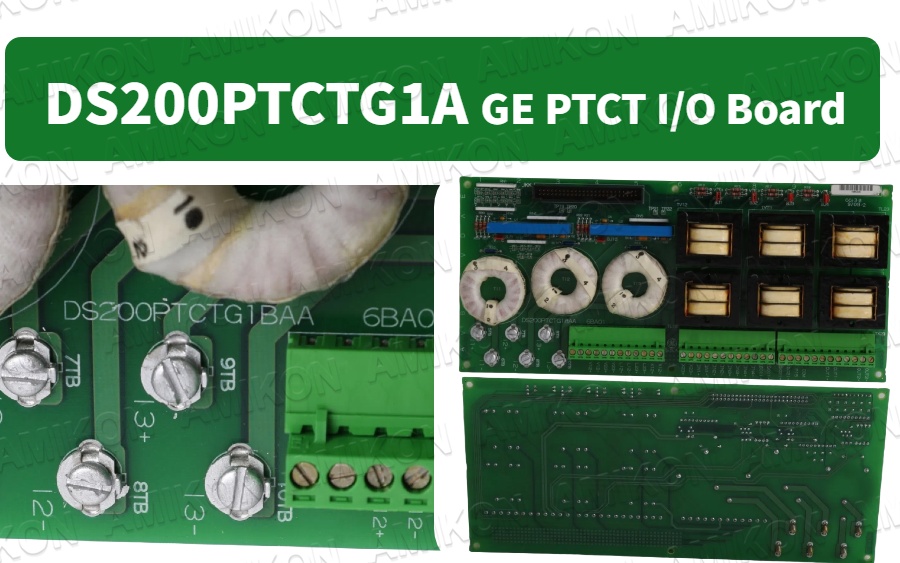

บอร์ดอินพุต/เอาต์พุต PTCT DS200PTCTG1A แนะนำ

จีอีDS200PTCTG1Aเป็นบอร์ดอินพุต/เอาต์พุตหม้อแปลงแรงดันไฟฟ้า (PT) และหม้อแปลงกระแสไฟฟ้า (CT) ที่ออกแบบมาเพื่อใช้กับระบบกระตุ้น EX2000 ของ GE บอร์ดเฉพาะทางนี้มีบทบาทสำคัญในการแยก ปรับขนาด และปรับสภาพสัญญาณแรงดันไฟฟ้าและกระแสไฟฟ้าจาก PT และ CT ช่วยให้การวัดและการควบคุมมีความแม่นยำในการผลิตไฟฟ้าและการใช้งานในอุตสาหกรรม นอกจากนี้ ยังรองรับอินพุตสัญญาณแรงดันไฟฟ้าต่ำ (10V DC) และกระแสไฟฟ้า (4-20 mA) ทำให้มีความอเนกประสงค์อย่างยิ่งสำหรับฟังก์ชันการตรวจสอบและการป้องกันที่หลากหลาย

คุณสมบัติหลักและข้อมูลทางเทคนิค
การDS200PTCTG1Aให้ฟังก์ชั่นการประมวลผลสัญญาณที่เชื่อถือได้หลากหลาย:
การประมวลผลสัญญาณแรงดันไฟฟ้า:
หม้อแปลงความแม่นยำสูง 6 ตัวที่มีพิกัดรอง 1.6 Vrms (พิกัดหลัก 120 Vrms)
การเชื่อมต่อหลักแต่ละครั้งจะมีบล็อกเทอร์มินัลเฉพาะ
จุดทดสอบ (TP1-TP12) สำหรับการวัดสัญญาณแรงดันไฟฟ้า
การประมวลผลสัญญาณปัจจุบัน:
CT จำนวน 3 ตัวพร้อมตัวต้านทานโหลด (R10-R12) สำหรับการวัดแรงดันไฟฟ้าที่ด้านรอง
จุดทดสอบ (TP13-TP18) สำหรับการตรวจสอบสัญญาณกระแสไฟฟ้า
อินพุตแรงดันต่ำและกระแสไฟฟ้า:
สามารถกำหนดค่าเป็นอินพุต 10V DC หรือ 4-20 mA ได้โดยใช้การตั้งค่าจัมเปอร์ (ระบบการตั้งชื่อ BJ)
กระแสไฟออก :

ส่งสัญญาณ 4-20 mA ไปยังบอร์ด TCCB ผ่านทางขั้วต่อ JKK

การประยุกต์ใช้ในระบบผลิตไฟฟ้าและระบบอุตสาหกรรม

การDS200PTCTG1Aใช้กันอย่างแพร่หลายใน:
การควบคุมการกระตุ้นเครื่องกำเนิดไฟฟ้า: รับประกันการป้อนกลับแรงดันไฟและกระแสไฟฟ้าที่แม่นยำไปยังระบบกระตุ้น
รีเลย์ป้องกัน: ให้สัญญาณแยกสำหรับการป้องกันกระแสเกินและแรงดันไฟเกิน
การตรวจสอบกำลังไฟ: ช่วยให้วัดค่าพารามิเตอร์ไฟฟ้าในสถานีไฟฟ้าได้อย่างแม่นยำ

ระบบอัตโนมัติทางอุตสาหกรรม: บูรณาการกับระบบควบคุมเพื่อตรวจสอบและควบคุมกระบวนการ

การติดตั้งและการกำหนดค่า
ขั้วต่อสายไฟ: ขั้วต่อเฉพาะสำหรับอินพุต PT และ CT แต่ละตัวช่วยให้เดินสายไฟได้อย่างปลอดภัย
การตั้งค่าจัมเปอร์: ปรับได้เป็นโหมดอินพุต 10V DC หรือ 4-20 mA
จุดทดสอบ: เพื่อการแก้ไขปัญหาและการตรวจสอบสัญญาณที่ง่ายดาย

เอาต์พุตไปยัง TCCB: สัญญาณ 4-20 mA จะถูกส่งผ่านขั้วต่อ JKK เพื่อประมวลผลเพิ่มเติม

ข้อดีของการใช้DS200PTCTG1A
ความแม่นยำสูง: รับประกันการปรับขนาดสัญญาณที่แม่นยำเพื่อการวัดที่เชื่อถือได้
การป้องกันการแยก: ป้องกันสัญญาณรบกวนและลูปกราวด์
ตัวเลือกอินพุตแบบยืดหยุ่น: รองรับทั้งสัญญาณแรงดันและกระแสไฟฟ้า

การบำรุงรักษาที่ง่ายดาย: จุดทดสอบและการกำหนดค่าจัมเปอร์ทำให้การวินิจฉัยง่ายขึ้น

บทสรุป

จีอีDS200PTCTG1Aบอร์ด PTCT I/O เป็นโซลูชันที่มีประสิทธิภาพและแม่นยำสำหรับการจัดการสัญญาณ PT และ CT ในการผลิตไฟฟ้าและการใช้งานในอุตสาหกรรม ความสามารถในการแยก ปรับขนาด และปรับสภาพสัญญาณไฟฟ้าทำให้บอร์ดนี้จำเป็นสำหรับระบบกระตุ้น รีเลย์ป้องกัน และการตรวจสอบพลังงาน
