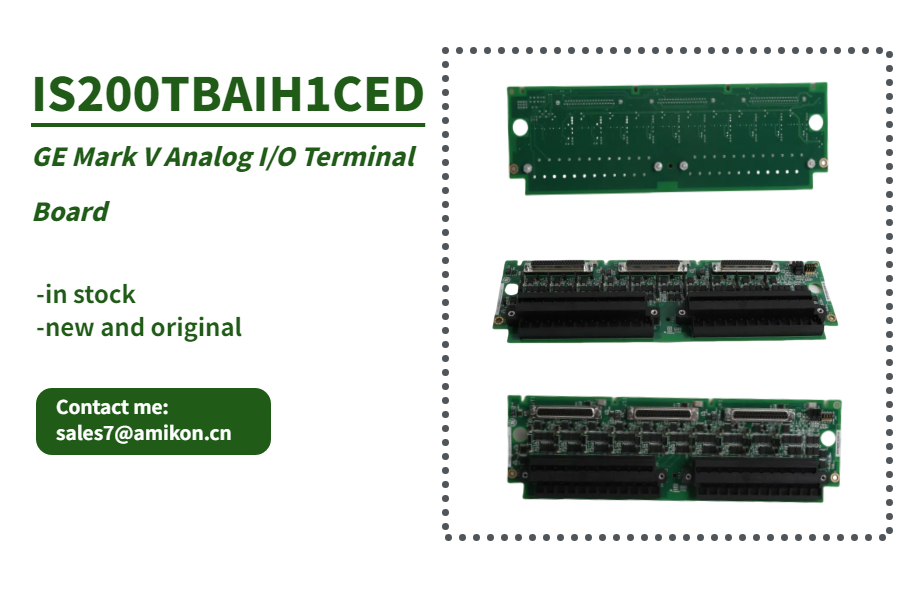

IS200TBAIH1CED - บอร์ดเทอร์มินัล I/O แบบอะนาล็อก

ทำความเข้าใจกับ IS200TBAIH1CED บอร์ดเทอร์มินัล I/O แบบอะนาล็อก
IS200TBAIH1CED คือบอร์ดเทอร์มินัล I/O แบบอะนาล็อกที่พัฒนาโดย General Electric (GE) และเป็นองค์ประกอบสำคัญของระบบควบคุม Mark VIe ออกแบบมาเพื่อจัดการสัญญาณอะนาล็อกอย่างมีประสิทธิภาพ รองรับฟังก์ชันการทำงานที่หลากหลายและประสิทธิภาพที่แข็งแกร่ง ทำให้เป็นส่วนสำคัญของระบบควบคุมอุตสาหกรรมสมัยใหม่

คุณสมบัติหลักของ IS200TBAIH1CED
ความสามารถของเอาต์พุตแบบอะนาล็อก
บอร์ดเทอร์มินัล IS200TBAIH1CED รองรับช่องเอาต์พุตอะนาล็อกสองช่อง ซึ่งสามารถกำหนดค่าให้เอาต์พุตสัญญาณกระแส 0-20 mA หรือ 0-200 mA ความยืดหยุ่นนี้ช่วยให้สามารถควบคุมสัญญาณเอาท์พุตได้อย่างแม่นยำ ทำให้มั่นใจได้ว่าแผงขั้วต่อจะตรงตามข้อกำหนดของระบบที่หลากหลาย ความสามารถเหล่านี้ช่วยให้สามารถบูรณาการเข้ากับเซ็นเซอร์และอุปกรณ์การวัดที่หลากหลายได้อย่างมีประสิทธิภาพ

วงจรลดเสียงรบกวน
เพื่อให้มั่นใจถึงความสมบูรณ์และความน่าเชื่อถือของสัญญาณ บอร์ดเทอร์มินัลจึงติดตั้งวงจรลดเสียงรบกวนสำหรับทั้งช่องอินพุตและเอาต์พุต คุณสมบัตินี้ป้องกันไฟกระชากและเสียงรบกวนความถี่สูง ทำให้มั่นใจในคุณภาพของสัญญาณและความเสถียรแม้ในสภาพแวดล้อมการทำงานที่ท้าทาย

ตัวเลือกการเชื่อมต่อ
IS200TBAIH1CED มีขั้วต่อ DC-37 พินสามตัว ซึ่งอำนวยความสะดวกในการเชื่อมต่อกับการ์ดอินพุต/เอาท์พุตอนาล็อกแรงดันไฟฟ้า (VAIC) สำหรับแอปพลิเคชันแบบ Simplex จะใช้ตัวเชื่อมต่อเดี่ยว (JR1) ในขณะที่ตัวเชื่อมต่อทั้งสามตัวใช้สำหรับแอปพลิเคชัน Triple Modular Redundant (TMR) การตั้งค่านี้ช่วยให้มั่นใจในการบูรณาการและการสื่อสารกับ VAIC ได้อย่างราบรื่น ช่วยเพิ่มความน่าเชื่อถือของระบบ

การทำงานในแอปพลิเคชัน TMR
บอร์ดเทอร์มินัล IS200TBAIH1CED แสดงให้เห็นประสิทธิภาพที่เหนือกว่าในการกำหนดค่า TMR:
การกระจายสัญญาณ: สัญญาณอินพุตถูกกระจายผ่านขั้วต่อ 3 ช่องสำหรับการควบคุม R, S และ T โดยเฉพาะ
การวัดกระแส: บอร์ดจะรวมเอาท์พุตกระแสจากไดรเวอร์ 3 ตัว และคำนวณกระแสรวมโดยใช้การแบ่งการวัด
การควบคุมที่แม่นยำ: สัญญาณกระแสทั้งหมดนี้จะถูกส่งไปยัง VAIC เพื่อการควบคุมที่แม่นยำตามเซ็ตพอยต์ที่ได้รับคำสั่ง ทำให้มั่นใจได้ว่าการซิงโครไนซ์ที่แม่นยำในสถาปัตยกรรมระบบที่ซ้ำซ้อน

คุณสมบัติการวินิจฉัยขั้นสูง
การตรวจสอบแรงดันไฟฟ้าตก
ในการตรวจสอบระดับกระแสเอาต์พุต บอร์ดเทอร์มินัล IS200TBAIH1CED จะใช้ตัวต้านทานแบบอนุกรมเพื่อวัดแรงดันตกคร่อมวงจร ระดับกระแสที่ผิดปกติใดๆ จะทำให้เกิดการแจ้งเตือนการวินิจฉัยหรือข้อผิดพลาดผ่าน VAIC เพื่อให้มั่นใจถึงการตอบสนองแบบเรียลไทม์และการตรวจจับข้อผิดพลาด

อุปกรณ์ ID ตัวเชื่อมต่อ
ตัวเชื่อมต่อสายเคเบิลแต่ละตัวมีอุปกรณ์ ID ที่มีข้อมูลที่สำคัญ เช่น หมายเลขซีเรียลของบอร์ด ประเภท หมายเลขการแก้ไข และตำแหน่งของตัวเชื่อมต่อ (JR, JS, JT) หาก VAIC ตรวจพบความคลาดเคลื่อนหรือความไม่ตรงกัน ข้อผิดพลาดด้านฮาร์ดแวร์ที่เข้ากันไม่ได้จะถูกกระตุ้น เพื่อให้มั่นใจว่ามีการระบุตัวตนและความเข้ากันได้อย่างเหมาะสม

กลไกการตรวจจับข้อผิดพลาด
กลไกการตรวจจับข้อผิดพลาดขั้นสูงของแผงขั้วต่อให้การวินิจฉัยแบบเรียลไทม์ ความผิดปกติในกระแสเอาต์พุตหรือปัญหาความไม่เข้ากันของฮาร์ดแวร์ส่งผลให้เกิดการแจ้งเตือนหรือข้อผิดพลาดในการวินิจฉัย ทำให้ผู้ปฏิบัติงานสามารถระบุและแก้ไขปัญหาได้อย่างมีประสิทธิภาพ

บูรณาการกับระบบควบคุม
ข้อมูลการวินิจฉัยจากแผงขั้วต่อ IS200TBAIH1CED ได้รับการผสานรวมเข้ากับระบบควบคุมที่กว้างขึ้นได้อย่างราบรื่น การบูรณาการนี้ช่วยให้ผู้ปฏิบัติงานตรวจสอบสถานะของแผงขั้วต่อและแก้ไขปัญหาได้ในเชิงรุก ซึ่งช่วยเพิ่มความน่าเชื่อถือและประสิทธิภาพโดยรวมของระบบ

บทสรุป
บอร์ดเทอร์มินัล I/O แบบอะนาล็อก IS200TBAIH1CED โดย GE เป็นส่วนประกอบที่มีความอเนกประสงค์และเชื่อถือได้สูงของระบบควบคุม Mark VIe ด้วยคุณสมบัติขั้นสูง เช่น ความสามารถของเอาต์พุตอะนาล็อกที่ยืดหยุ่น วงจรลดเสียงรบกวน และการวินิจฉัยที่แข็งแกร่ง บอร์ดเทอร์มินัลนี้รับประกันการบูรณาการที่ราบรื่น ประสิทธิภาพสูงสุด และความน่าเชื่อถือของระบบที่ได้รับการปรับปรุง ด้วยการใช้ประโยชน์จากความสามารถเหล่านี้ ผู้ปฏิบัติงานสามารถควบคุมได้อย่างแม่นยำ ลดเวลาหยุดทำงาน และปรับปรุงความพยายามในการบำรุงรักษา ทำให้เป็นทรัพย์สินที่มีค่าในสภาพแวดล้อมการควบคุมทางอุตสาหกรรม
