แผงขั้วต่อสายไฟ GE IS200STAIH2A

แผงขั้วต่อสายไฟ GE IS200STAIH2A

คุณสมบัติ

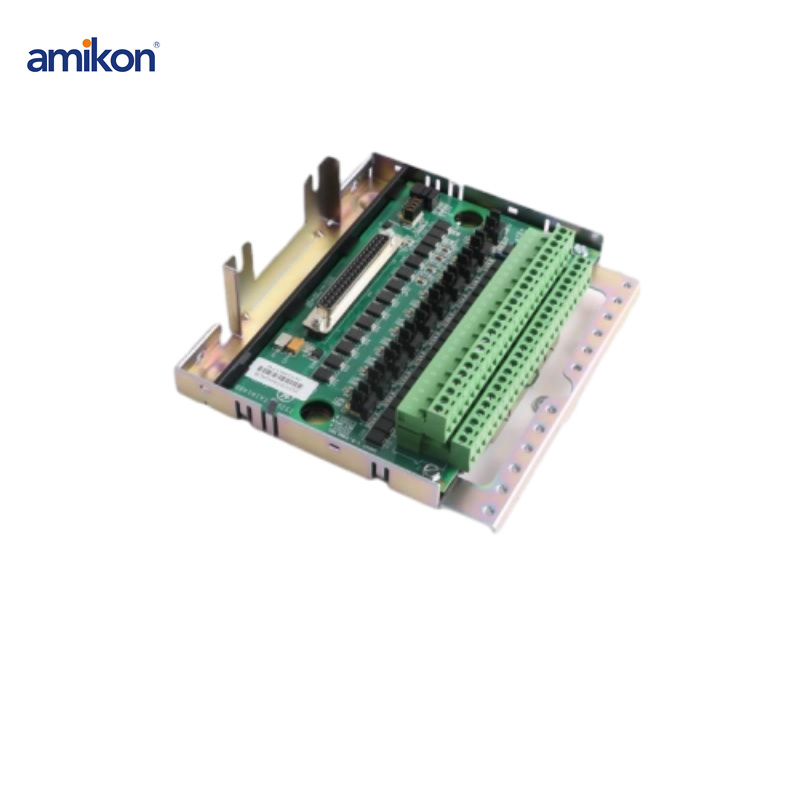

IS200STAIH2A เป็นแผงขั้วต่ออินพุตอะนาล็อกแบบซิมเพล็กซ์ที่ผลิตและออกแบบโดย General Electric ซึ่งเป็นส่วนหนึ่งของตระกูล Mark VIe ที่ใช้ในระบบควบคุมแบบกระจาย แผงขั้วต่ออินพุตอะนาล็อกแบบซิมเพล็กซ์ (STAI) เป็นแผงขั้วต่ออินพุตอะนาล็อกขนาดเล็กที่ติดอยู่กับแพ็คเกจ รองรับอินพุตอะนาล็อก 10 ช่องและเอาต์พุตอะนาล็อก 2 ช่อง สามารถเชื่อมต่อแบบ 2 สาย 3 สาย 4 สาย หรือตัวส่งสัญญาณที่มีแหล่งจ่ายไฟภายนอกเข้ากับอินพุตอะนาล็อกทั้ง 10 ช่องได้ จัมเปอร์ 0-20 mA 0-20 mA สองตัวสามารถกำหนดค่าร่วมกับเอาต์พุตอะนาล็อกได้ โดยหนึ่งในนั้นรองรับกระแส 0-200 mA แผงนี้มีเฉพาะแบบด้านเดียวเท่านั้น ขั้วต่อใช้ขั้วต่อแบบยุโรปความหนาแน่นสูง แผงนี้จะถูกระบุไปยังแพ็คเกจโดยการวินิจฉัยระบบโดยใช้ชิป ID บนแผง

การติดตั้งคราบสกปรก

ตัวยึดแผ่นโลหะที่ติดตั้งบนราง DIN จะยึด STAI พร้อมกับฉนวนพลาสติก สามารถติดตั้ง STAI + ฉนวนเข้ากับชุดแผ่นโลหะก่อนที่จะยึดเข้ากับตู้ได้โดยตรง มีขั้วต่อแบบยุโรปให้เลือกสองแบบ:

มีแผงขั้วต่อสายไฟแบบติดตั้งถาวรอยู่ที่บันไดขั้นที่ 1 ซึ่งมีขั้วต่อทั้งหมด 48 ขั้ว
หัวต่อแบบทำมุมฉากของ STAI 2 รองรับขั้วต่อแบบเสียบได้หลากหลายชนิด ซึ่งเข้าถึงได้ง่าย โดยมีขั้วต่อทั้งหมด 48 ขั้ว
โดยทั่วไปจะใช้สายคู่บิดเกลียวหุ้มฉนวน (#18 AWG) มีขั้วต่อสำหรับสายเคเบิล I/O ที่มีฉนวนหุ้มอยู่ติดกับแผงขั้วต่อ
อุปกรณ์นี้รองรับการรับและส่งสัญญาณอนาล็อกประเภทต่อไปนี้:

เครื่องส่งสัญญาณแบบสองสายพร้อมอินพุตแบบอนาล็อก
เครื่องส่งสัญญาณแบบสามสายพร้อมอินพุตแบบอนาล็อก
เครื่องส่งสัญญาณแบบสี่สายพร้อมอินพุตแบบอนาล็อก
เครื่องส่งสัญญาณที่ใช้พลังงานจากภายนอก พร้อมอินพุตแบบอนาล็อก
อินพุตแบบอนาล็อก 5 และ 10 โวลต์ DC
เอาต์พุตอะนาล็อกกระแสไฟ 0-20 mA
เอาต์พุตแบบอนาล็อก กระแสไฟ 0-200 มิลลิแอมป์
