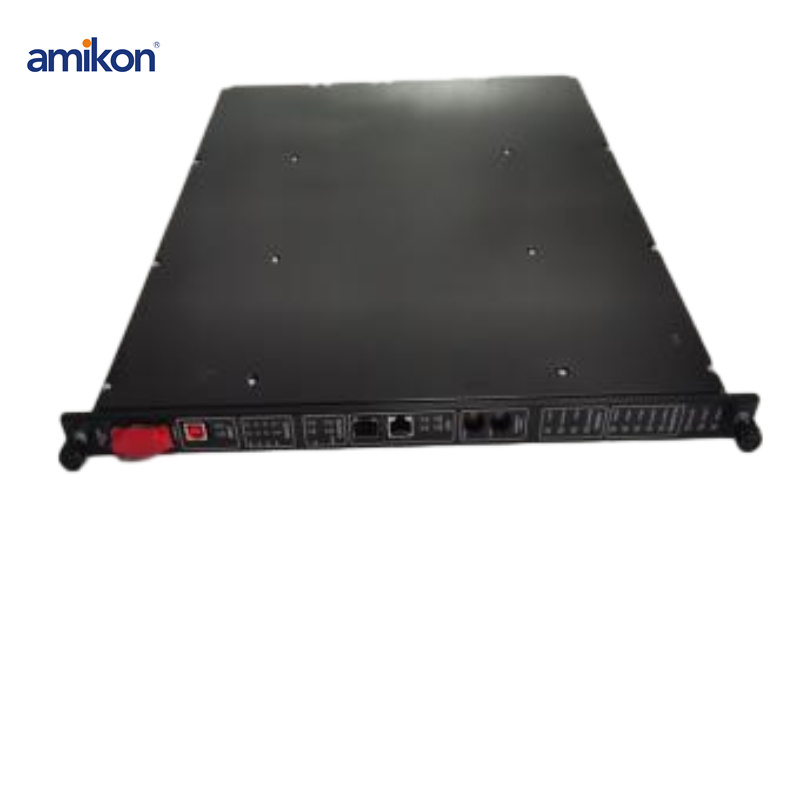

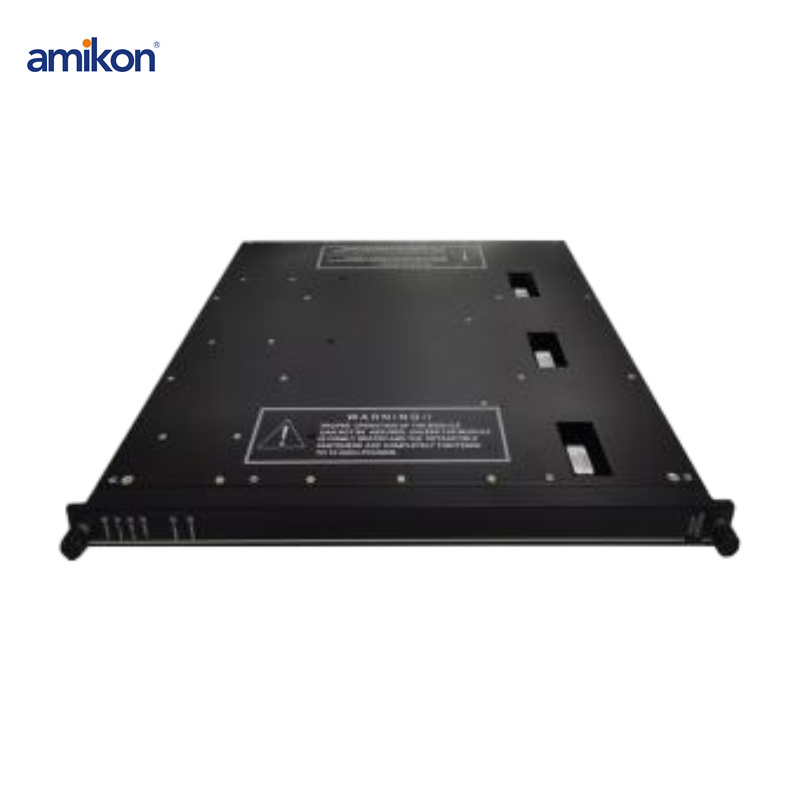

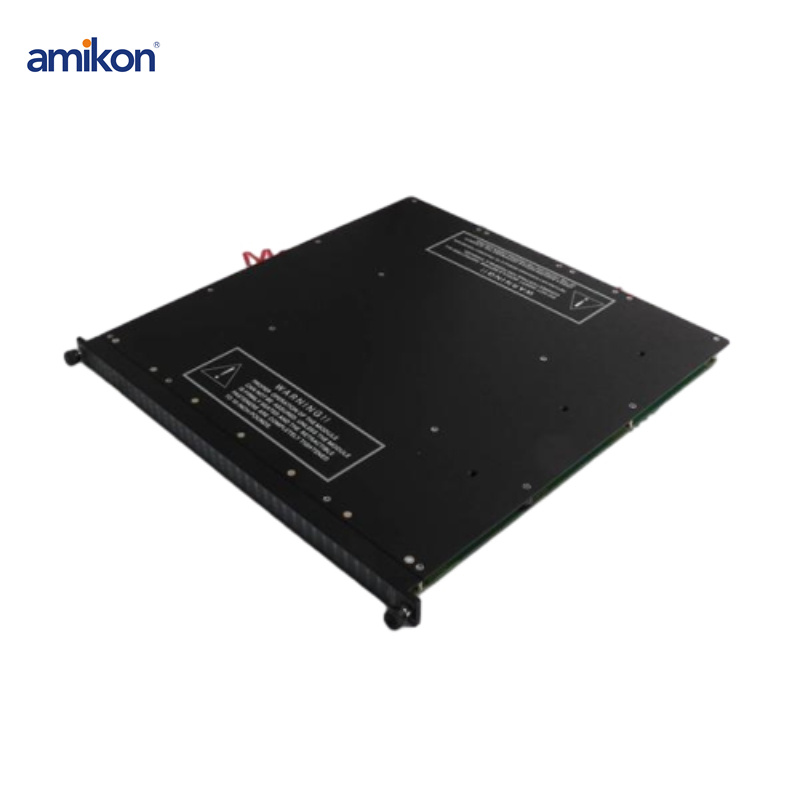

โมดูลอินพุตดิจิทัล Triconex 3564

โมดูลอินพุตดิจิทัล Triconex 3564

คำอธิบายผลิตภัณฑ์

โมดูลอินพุตดิจิทัล 64 จุด

โมดูลอินพุตดิจิทัล (DI) 64 จุดแต่ละตัวมีช่องสัญญาณแยกอิสระสามช่อง ซึ่งประมวลผลข้อมูลที่ป้อนเข้าสู่โมดูลทั้งหมดอย่างอิสระ ไมโครโปรเซสเซอร์ในแต่ละช่องสัญญาณจะสแกนจุดอินพุตแต่ละจุด รวบรวมข้อมูล และส่งไปยังโปรเซสเซอร์หลักตามความต้องการ จากนั้นข้อมูลอินพุตจะถูกตรวจสอบความถูกต้องที่โปรเซสเซอร์หลักก่อนการประมวลผล เพื่อให้มั่นใจได้ถึงความสมบูรณ์สูงสุด โมดูลอินพุตดิจิทัลทั้งหมดรองรับการวินิจฉัยอย่างต่อเนื่องสำหรับแต่ละช่องสัญญาณ ความล้มเหลวในช่องสัญญาณใด ๆ จะทำให้ไฟแสดงสถานะความผิดพลาดทำงาน ซึ่งจะกระตุ้นสัญญาณเตือนของตัวเครื่อง โมดูล TMR รับประกันว่าจะทำงานได้อย่างถูกต้องในกรณีที่มีความผิดพลาดเพียงจุดเดียว และอาจทำงานได้อย่างถูกต้องในกรณีที่มีความผิดพลาดหลายจุด โมดูลอินพุตดิจิทัลทั้งหมดรองรับโมดูลสำรองแบบพร้อมใช้งาน และต้องใช้แผงเชื่อมต่อภายนอก (ETP) แยกต่างหากพร้อมอินเทอร์เฟซสายเคเบิลไปยังแผงวงจรหลักของ Tricon แต่ละโมดูลมีการกำหนดตำแหน่งทางกลเพื่อป้องกันการติดตั้งที่ไม่ถูกต้องในตัวเครื่อง

คุณสมบัติ ข้อกำหนด

รหัสสี สีแดงเข้ม

จำนวนจุดป้อนข้อมูล 64 จุด

ช่วงแรงดันไฟฟ้าขาเข้าที่แนะนำ 15–30 โวลต์ DC

แรงดันไฟฟ้าสูงสุด 36 โวลต์กระแสตรง

ระดับการสวิตช์: ปิดเป็นเปิด 12 VDC โดยทั่วไป 15 VDC ในกรณีที่เลวร้ายที่สุด

ระดับการสวิตช์: เปิดเป็นปิด โดยทั่วไป 8 VDC, กรณีเลวร้ายที่สุด 6 VDC

ฮิสเทอรีซิสทั่วไป 4 VDC

กระแสไฟเปิดใช้งานปกติ 2 mA ถึง 3 mA

อิมพีแดนซ์อินพุต > 3.0 kΩ โดยประมาณ

ความหน่วงเวลาในการป้อนข้อมูล: จากปิดเป็นเปิด < 2 มิลลิวินาที

ความหน่วงเวลาในการป้อนข้อมูล: จากเปิดเป็นปิด < 2 มิลลิวินาที

การแยกจุดด้วยออปโตคอนเนคชั่น แรงดันไฟฟ้าขั้นต่ำ 1500 VDC

ตัวบ่งชี้สถานะ: เปิด หรือ ปิด 1 สถานะต่อจุด

ตัวบ่งชี้สถานะ: สถานะโมดูล ผ่าน, ผิดพลาด, ทำงานอยู่ พลัง

กำลังไฟของวงจรลอจิก < 10 วัตต์

กำลังไฟฟ้าที่ใช้โดยประมาณ 0.2 วัตต์ต่อจุดเปิด และ 0.5 วัตต์ที่แรงดันสนามสูงสุด

กระแสไฟรั่วเข้าสู่ตัวเครื่องที่ 60 เฮิรตซ์ ไม่เกี่ยวข้อง

อัตราการสลับอินพุต1: สูงสุดทุก 100 มิลลิวินาที

อัตราการสลับอินพุต1: ขั้นต่ำ สถานะเปิด ไม่จำเป็นต้องระบุ

อัตราการสลับอินพุต1: ขั้นต่ำ, สถานะปิด ไม่จำเป็น

เกิดข้อผิดพลาดที่จุดปิด 2: ระยะเวลา < 2 มิลลิวินาที สูงสุด

ข้อผิดพลาดของจุดปิดเครื่องที่ 2: แรงดันไฟฟ้า < VIN

เมื่อเกิดข้อผิดพลาดที่จุดปิด 2: รอบการทำงาน 50% โดยทั่วไป

อิมพีแดนซ์ < 10 โอห์ม
